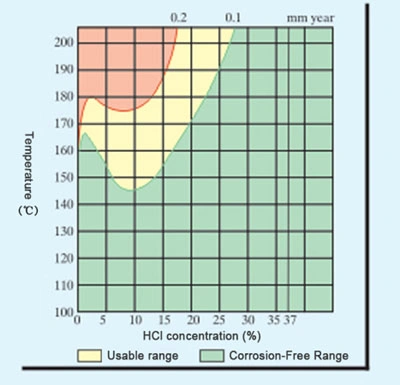

ในสารกรดทั้งหมดที่ใช้ในอุตสาหกรรมเคมี กรดไฮโดรคลอริกเป็นกรดที่พบบ่อยที่สุดและยังกัดกร่อนสูงมาก กระจก GT88 ให้ความต้านทานที่แข็งแรงต่อของเหลวนี้ การต้านทานจะเปลี่ยนแปลงตามความเข้มข้น โดยสูงสุดที่ประมาณ 1% จากนั้นลดลงต่ำสุดใกล้ 10% และสูงขึ้นอีกครั้งเมื่อเกิน 10% แนวโน้มเดียวกันพบได้กับกรดไฮโดรโบรมิก กรดไอโอดิก และกรดคลอโรอะซีติก

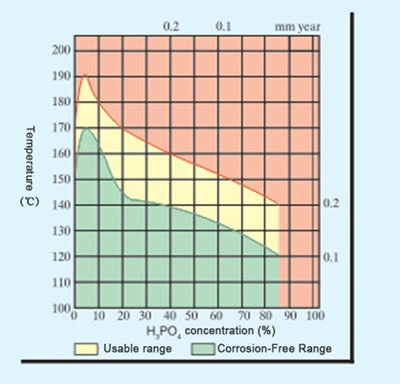

ความต้านทานการกัดกร่อนของกระจก GT88 ในกรดฟอสฟอริกแตกต่างจากกรดอื่น ๆ โดยในกรดทั่วไป ความต้านทานจะเพิ่มขึ้นตามความเข้มข้น แต่ในกรดฟอสฟอริก ยิ่งความเข้มข้นสูง ความต้านทานยิ่งต่ำ เนื่องจากกรดฟอสฟอริกมักมีฟลูออไรด์เจือปน
การทดสอบการกัดกร่อนต้องทำเป็นเวลานาน อย่างน้อย 1 สัปดาห์ เพื่อประเมินประสิทธิภาพอย่างแม่นยำ

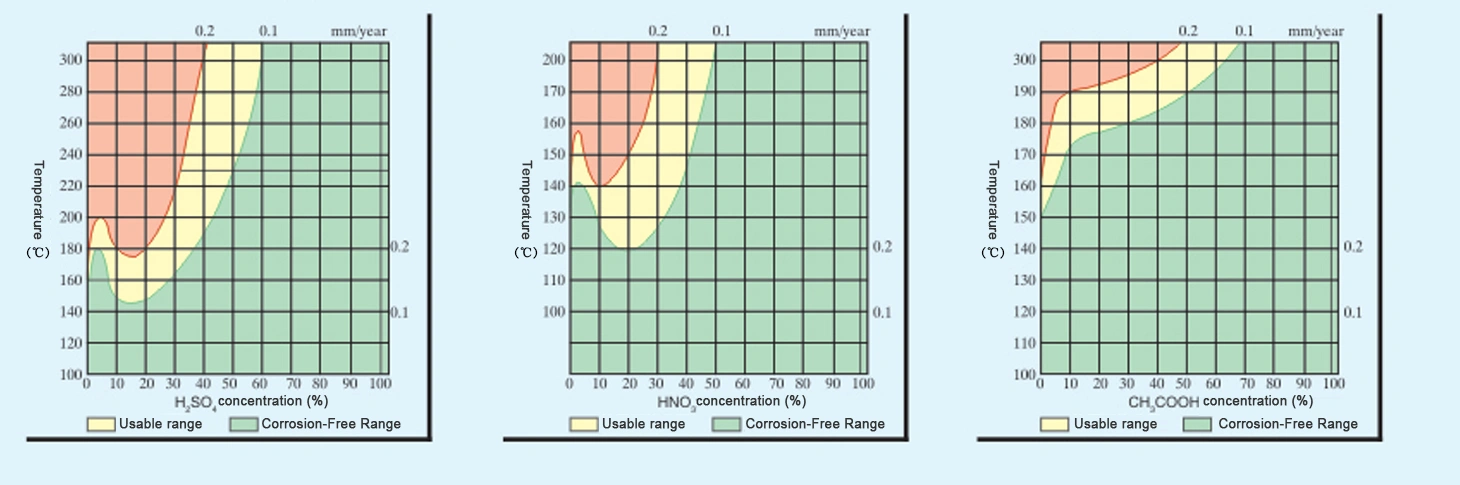

กระจกให้ความต้านทานสูงสุดต่อกรดเหล่านี้ที่ความเข้มข้นต่ำ เมื่อความเข้มข้นประมาณ 20% ความต้านทานจะลดลงต่ำสุด และเมื่อความเข้มข้นสูงขึ้นอีก ความต้านทานจะเพิ่มขึ้นอีกครั้ง แนวโน้มเดียวกันพบได้กับกรดซัลฟูรัส กรดไนตรัส และกรดอินทรีย์อื่น ๆ กรดอะซิติกเป็นตัวอย่างของกรดอินทรีย์

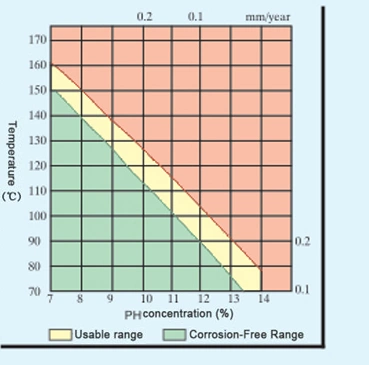

ที่อุณหภูมิห้อง แต่เมื่ออุณหภูมิสูงขึ้น ความต้านทานจะลดลง สำหรับโซเดียมไฮดรอกไซด์หรือโพแทสเซียมไฮดรอกไซด์เข้มข้นสูง (pH ≥ 14) ขอบเขตการใช้งานปลอดภัยคือ : กระจก GT88 ทนต่อด่างทุกค่า pH

• 66 ℃ ที่ 10%
• 60 ℃ ที่ 20%
• 57 ℃ ที่ 30%
• 54 ℃ ที่ 50%

ในการทำกระบวนการปรับสภาพกลางที่ pH ประมาณ 13 กระจก GT88 สามารถทำงานได้ถึง 100 ℃ เมื่อใช้ด่างทั้งแบบของเหลวหรือของแข็ง ควรวางไว้ตรงกลางเครื่องปฏิกรณ์และคนให้สม่ำเสมอ เพื่อป้องกันความร้อนเฉพาะจุดและการเกาะติดของสารกับผิวเคลือบแก้ว โลหะ-อินทรีย์คอมพาวนด์ (ยกเว้นฟลูออไรด์) ไม่กัดกร่อนผิวเคลือบแก้วภายใต้สภาวะปกติ
